判斷槽型光電開關好壞的方法

  現在,各種光電開關在自動監測、自動控制、自動計數等生產領域得到了廣泛的應用。在實際生產維修當中,根據光電開關的工作原理,利用兩只萬用表,對槽型光電開關的好壞進行快速判別。現以電動繞線機上計數用的槽型光電開關為例(也有稱為“凹型光電開關的),將測試方法介紹給大家。

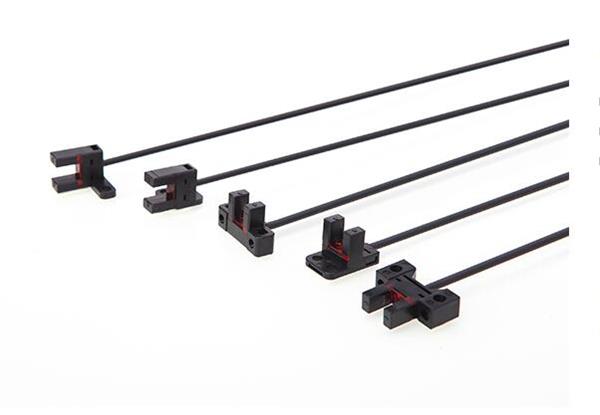

槽型光電開關



  先把萬用表撥在R&TImes;100擋,兩表筆分別測C、E的正、反向電阻應為無窮大,否則已損壞或性能變差。再把黑表筆搭在C腳,紅表筆搭在E腳,然后把另一只萬用表撥在R&TImes;1擋,其黑表筆搭在A腳,紅表筆搭在K腳,利用萬用表內部電池電壓使光電發射管工作,此時C、E腳的電阻值馬上降為較小值。拿掉A、K腳表筆,C、E腳電阻值馬上恢復為無窮大。

  如果把黑表筆搭在K腳,紅表筆搭在A腳,則C、E無窮大電阻值不變,即可判斷槽型光電開關基本正常。把搭A、K腳的萬用表撥到R&TImes;lO或R&TImes;100擋時,C、E腳的導通電阻值將逐步增大,這主要是隨著萬用表電阻擋位的增大,其電阻擋“輸出”的工作電流也隨著下降,使流過光電發射管的電流變小,發射紅外線能力變弱,光電接收管的導通電阻也隨著增大,可進一步證明光電開關正常。需要說明:如一只采用指針式萬用表,另一只采用數字式萬用表,測試時應把數字式萬用表接C、E腳,指針式萬用表接A、K腳。這是由于數字式萬用表的二極管擋或電阻擋只能提供微小的電流,不足以使光電開關中的發射管正常工作。

  在實際應用當中,光電開關的大小和形狀因使用場合、用途的不同而干差萬別。槽型光電開關通常是標準的凹字形結構,其光電發射管和接收管分別位于凹形槽的兩邊,并形成一光軸。當被檢測物體經過凹形槽并阻斷光軸時,光電開關就產生了檢測到的開關信號。槽型光電開關關安全可靠,適合檢測高速變化的生產監測場所。
