工作電壓

單位面積重量10-1200g/m²的紙張，合金層壓板和厚達0.4mm薄膜，自動粘附膜

設計

圓柱形M18超聲換能器

工作模式

雙張控制器

測量方法

脈沖操作帶有振幅估算

盲區

在發射器和接收器前方5mm

電壓脈動

≤50mm

連接類型

2m PUR 電纜, 7x0.25mm

輸出

NPN/PNP輸出： Imax=200mA (-U+2V)

輸出邏輯關系

無紙狀態：白線OFF，黑線:OFF；單張狀態：白線ON，黑線:OFF；雙張/多張狀態：白線OFF，黑線:ON

響應時間

自動運行模式為2.5ms

上電延時

<750ms

發射器-接收器間距

20…40mm;最佳：20mm±2mm

允許的角度偏差

與垂直層面成±45°

材質

銅鍍鎳

超聲波換能器

泡沫聚氨酯,玻璃填充的環氧樹脂

螺母最擰緊力矩

M18:15Nm

防護等級EN 605289

IP65

工作溫度

-5℃…+60℃

儲存溫度

-40℃…+85℃

控制裝置

控制輸入:C1到C3

控制裝置描述

〈-V+6V：邏輯1(控制輸入端-V或懸空)；〉-V+10V：邏輯0（控制輸入端+V）

設定范圍

通過控制輸入進行教學

指示燈

綠燈：單張；綠燈閃爍：示教；紅燈：雙/多張；紅燈閃爍：無張

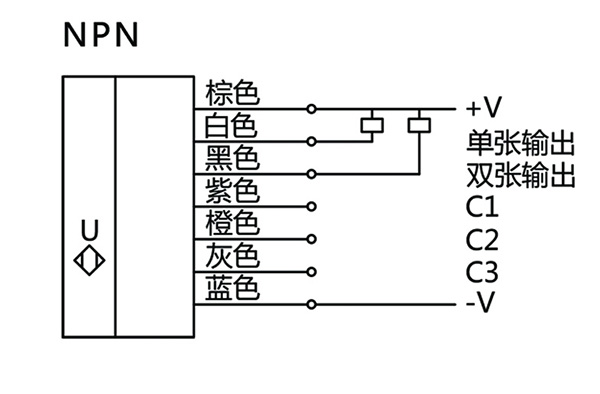

連接圖
